Установка подвесного потолка Армстронг: расчет, разметка, монтаж каркаса и панелей

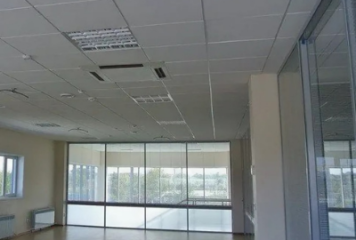

На сегодняшний день подвесные потолки Armstrong достаточно хорошо известны практически всем пользователям. Они используются в большинстве офисных и торговых помещений. Такой выбор не случаен – такие системы обладают множеством полезных свойств и намного дешевле альтернативных вариантов. Для потолков Армстронг нет ограничений по площади помещения, это полный набор составляющих.
Кроме того, выпускаются специальные светильники для установки в ячейки стропильной системы. Они позволяют настроить подсветку нужной конфигурации и мощности.
Монтаж подвесных систем описан в инструкции, прилагаемой к комплекту. Ее следует внимательно изучить и держать под рукой во время установки.
Что это такое

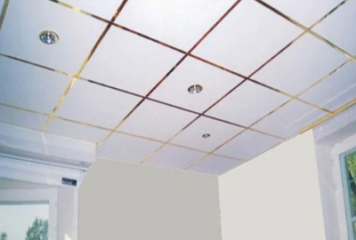

Подвесной потолок Армстронг представляет собой пластинчато-ячеистую систему, состоящую из несущей металлической конструкции и легких пористых плит, изготовленных из различных материалов – зеркальной, пластиковой, целлюлозной или минеральной основы. Сборные панели используются в стандартных размерах, чтобы обеспечить надлежащую производительность для любой среды.
Несущая система подвешивается к кровельной плите с помощью специальных элементов. Они имеют форму двойных проволочных крючков, которые могут изменять длину по мере необходимости. Подвески удерживают опорные поручни на определенной высоте и образуют ячейки – квадраты или прямоугольники со сторонами 600 и 1200 мм. В эти ячейки вставляются потолочные плитки или элементы освещения – их просто помещают в рамки без использования дополнительных креплений.
Особенностью крыши Армстронг является наличие свободного пространства между полотном и кровельной плитой. За счет него уменьшается высота потолка, что может быть как недостатком, так и преимуществом – появляется возможность скрыть монтаж вентиляционных систем или электропроводки без необходимости сооружать короб или прокладывать дорожки.
Достоинства и недостатки
К преимуществам кровельных систем Armstrong относятся:
- привлекательный внешний вид;
- практически полное отсутствие необходимости обслуживания;
- возможность установки без подготовки потолочной плиты;
- нет привязки к размеру помещения – можно собрать полотно любого размера и конфигурации;
- полотно способно обеспечить определенную тепло- и звукоизоляцию помещения;
- установка не представляет особой сложности;
- установленное полотно в любой момент можно частично разобрать и получить доступ к скрытым под ним коммуникациям.
Ошибка:

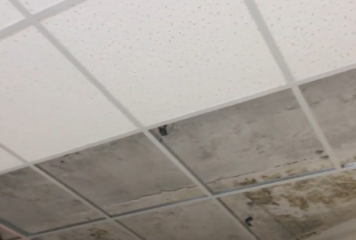

- листы кровельных систем Armstrong не выдерживают контакта с водой. Производители называют их влагостойкими, но состояние
- материал меняется даже от чрезмерной влажности;
- при монтаже высота помещения уменьшается минимум на 10-12 см;
- установка подвесной системы в помещениях с криволинейными стенами крайне затруднительна;
- если есть вероятность протечек, кровля Армстронг не выдержит их без потери эксплуатационных качеств.
Несмотря на некоторые недостатки, кровельные системы Армстронг популярны и востребованы. Положительные черты во многом перевешивают недостатки и повышают интерес пользователей к таким системам.
Конструкция подвесного потолка
Подвесной потолок Армстронг состоит из нескольких элементов:
- суспензии;
- рамка;
- панели;
- элементы крепления к кровельной плите (анкер).

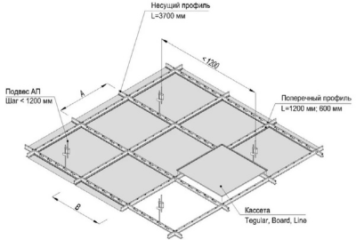

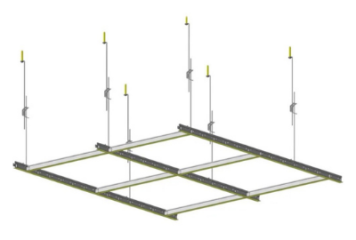

Самым важным и сложным элементом является несущий каркас. Представляет собой своеобразную сетку с ячейками размером 60х60 см (как вариант 60х120 см, 120х120 см). Каркас состоит из металлического профиля – направляющего и поперечного. Из него собирается несущая система. Сборка напоминает изготовление каркаса из гипсокартона.
По периметру помещения устанавливается стартовый профиль (Г-образный). Он крепится по заранее установленной отметке. Высота креплений не более 50 см. Используются дюбели и шурупы, также можно использовать анкеры;

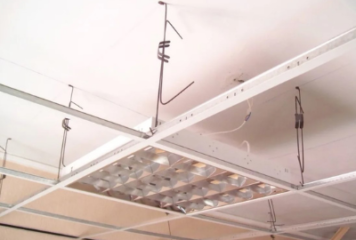

Длина подвесов регулируется пружинными элементами. Это двойные детали, с одной стороны которых вставляется нижний крючок, а с другой — верхний крючок. Они не являются основными несущими элементами и лишь поддерживают каркас, но с ними следует обращаться с максимальной осторожностью и устанавливать их с максимальной осторожностью.
Не должно быть висящих или слишком тугих подвесов, а каркас должен быть максимально ровным и горизонтальным.
Видео-обзор: монтаж профиля
Установка панелей и других элементов заполнения ячеек

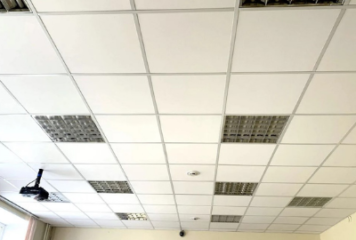

Когда опорный каркас полностью собран, приступайте к монтажу панелей, светильников и других элементов направляющей. Также существуют определенные правила и положения. Например, для магазинов или офисов стандартом является 1 лампа на 5 м2.
То есть для приведенного примера комнаты 64 м2 нужно:
64:5≈13 шт
Лампы необходимо разместить так, чтобы они использовались с максимальной эффективностью. Как правило, их устанавливают над рабочими местами, либо ближе к центру помещения. Свет должен падать так, чтобы не бить в глаза, но и не создавать затемненных участков.
Проводка для светильников должна быть проложена заранее, чтобы потом не пришлось поднимать панели для выполнения этой задачи.
Установка элементов в ячейки очень проста – они поворачиваются по диагонали и свободно проходят через отверстие ячейки. Затем они разворачиваются в нужном положении и раскладываются на полках. Вся процедура занимает буквально несколько секунд (для светильников требуется дополнительное время на подключение шнуров питания).
Видео-обзор: установка
Вопросы и ответы
Монтаж потолочной системы Армстронг – процедура, подробно описанная в инструкции. Однако у неопытных пользователей часто возникает много дополнительных вопросов. Некоторые из них встречаются практически во всех, поэтому на них можно ответить сразу.
С какой стороны лучше размещать неполные части панелей?
Части панелей обычно размещают в менее заметных местах потолочной плиты. Однако это зависит от конфигурации помещения. Иногда правильнее распределить несущую систему так, чтобы детали располагались по всему периметру – это несколько сложнее в монтаже, но приятнее с точки зрения внешнего вида кровли. Этот вариант рекомендуется в небольших помещениях, где весь потолок свободно просматривается вокруг.
Что делать, если составная рама посередине явно провисла или оказалась вогнутой?
Возникла проблема с подвесками. Они слишком свободные (рамка болтается) или слишком короткие (рама вогнутая). Необходимо отрегулировать длину подвесов, проверить плоскость рамы длинной прямой рейкой. Причиной таких ситуаций часто является неровность или перекос потолочной плиты – все подвесы имеют одинаковую длину, а каркас повторяет ее конфигурацию.
Как проще всего разметить стены?
Можно предварительно провести линию по периметру комнаты, но не на рабочей высоте, а на более удобном уровне — например, 1,5 м. Это позволит точнее вывести линии в противоположный угол, если вы не используйте лазер, но нормальный уровень. Затем измерьте оставшееся расстояние до нужного уровня стропильной системы от контрольной линии. Отметьте разные точки и соедините их прямой линией. Вся работа делается намного проще и быстрее, так как на высоте нужно только отметить точки и соединить их длинной прямой рейкой.
Можно ли ошибиться в размерах ячеек?
Нет, в этом плане бояться нечего. Каркас монтируется по готовым профилям с монтажными отверстиями. В них вставляются соединительные элементы, и размеры ячеек получаются точно без необходимости дополнительных измерений. К тому же размер панелей не 600×600 мм, а 595×595 мм. При этом предусмотрена небольшая субсидия на бесплатную установку в розетки.
Насколько низко можно опустить подвесную систему?
Подвесить потолок можно практически на любом уровне — с технической стороны ограничений нет. Однако следует учитывать условия освещения и общее психологическое ощущение напряжения, возникающее при зависании самолета над головой. Рекомендуется оставлять не менее 1 м над головой сотрудников во избежание потери работоспособности и концентрации.
